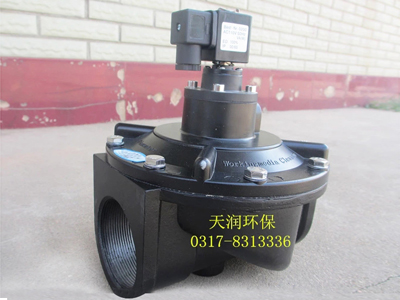

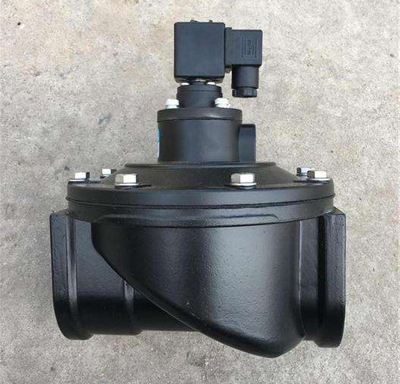

是空氣進出口中心線在一條直線上,，故稱直通閥，脈沖閥膜片把脈沖閥分為前,、后兩個氣室,，接通壓縮空氣時脈沖閥處于關閉狀態，開啟動作原理與直角閥相同,，只是氣流噴射時的流動方向不同,。直通式脈沖閥的優點_是安裝方便，常用于是氣箱脈沖除塵器,；缺點是氣流經過閥體阻力較大,。
電磁脈沖閥【工作原理】：
膜片把電磁脈沖閥分成前、后二個氣室,，當接通壓縮空氣通過節流孔進入后天室,，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態,。脈沖噴吹控制儀電信號消失,，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉,，后氣室壓力升高使膜片緊貼閥出口,，電磁脈沖閥又處于“關閉”狀態。

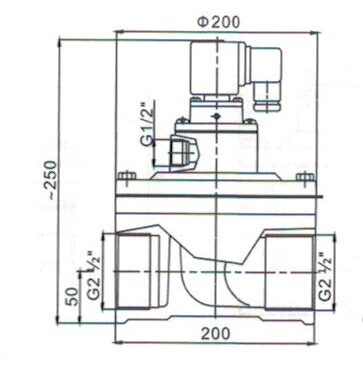

直通式電磁脈沖閥【技術指標】：
【工作壓力】：0 3-0 6Mpa工作介質：清潔空氣,；
【電壓】：Dc24v/Ac220v 電流：800mA/60mA,；
【使用環境】：溫度一10℃～55℃空氣相對溫度不_過85％；
